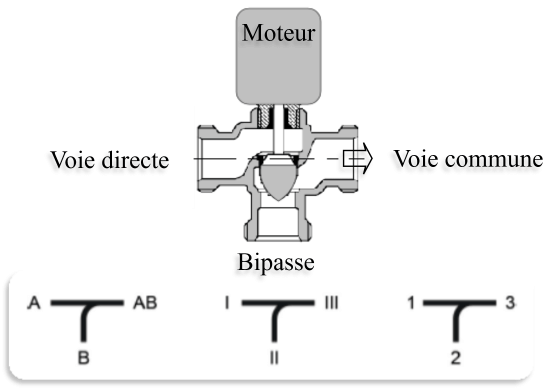

Explication Technique des Vannes 3 Voies

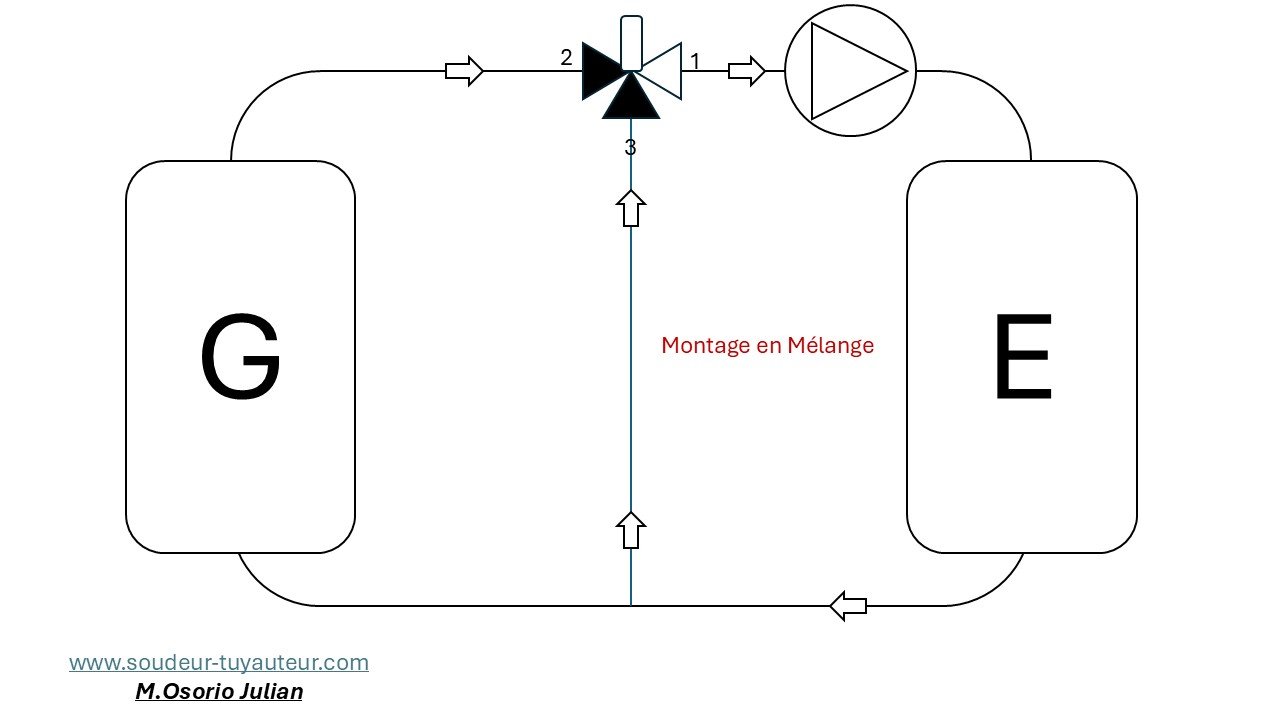

Le montage en mélange

Dans ce type de configuration, la vanne comporte deux voies d’entrée et une voie de sortie. La pompe est installée entre la vanne et les échangeurs ou émetteurs (E).

Les voies représentées en noir correspondent aux voies de travail, tandis que celle représentée en blanc est la voie toujours ouverte, c’est-à-dire la voie de la pompe.

Ce montage permet d’obtenir un débit constant et une température variable du côté des échangeurs ou des émetteurs (E).

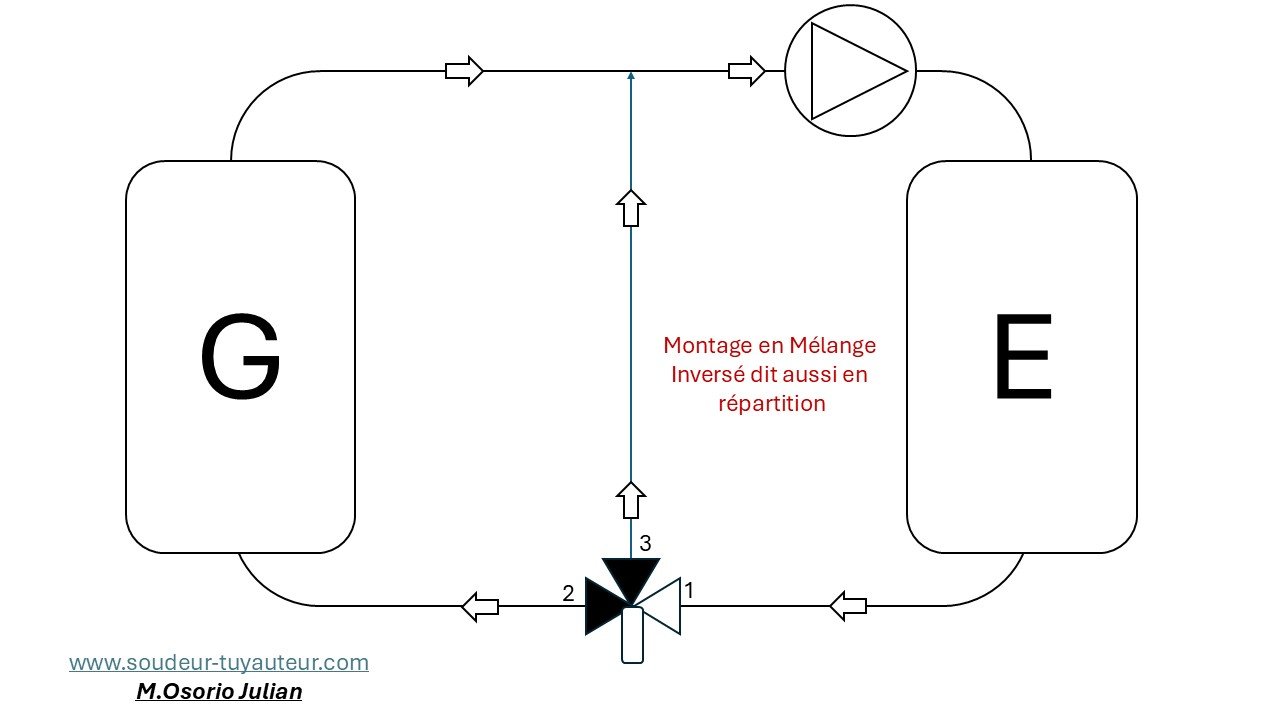

Le montage en mélange inverse

Ce type de montage, également appelé montage en répartition, se distingue par la position de la vanne, qui est cette fois installée sur le retour du réseau. Dans cette configuration, la vanne dispose d’une voie d’entrée et de deux voies de sortie. La pompe, quant à elle, reste positionnée sur le départ, comme dans le montage en mélange classique.

C’est le constructeur de la vanne qui détermine si celle-ci doit être utilisée avec deux voies d’entrée et une voie de sortie, ou inversement avec une voie d’entrée et deux voies de sortie.

Le résultat obtenu est similaire à celui du montage en mélange : un débit constant avec une température variable côté échangeurs ou émetteurs.

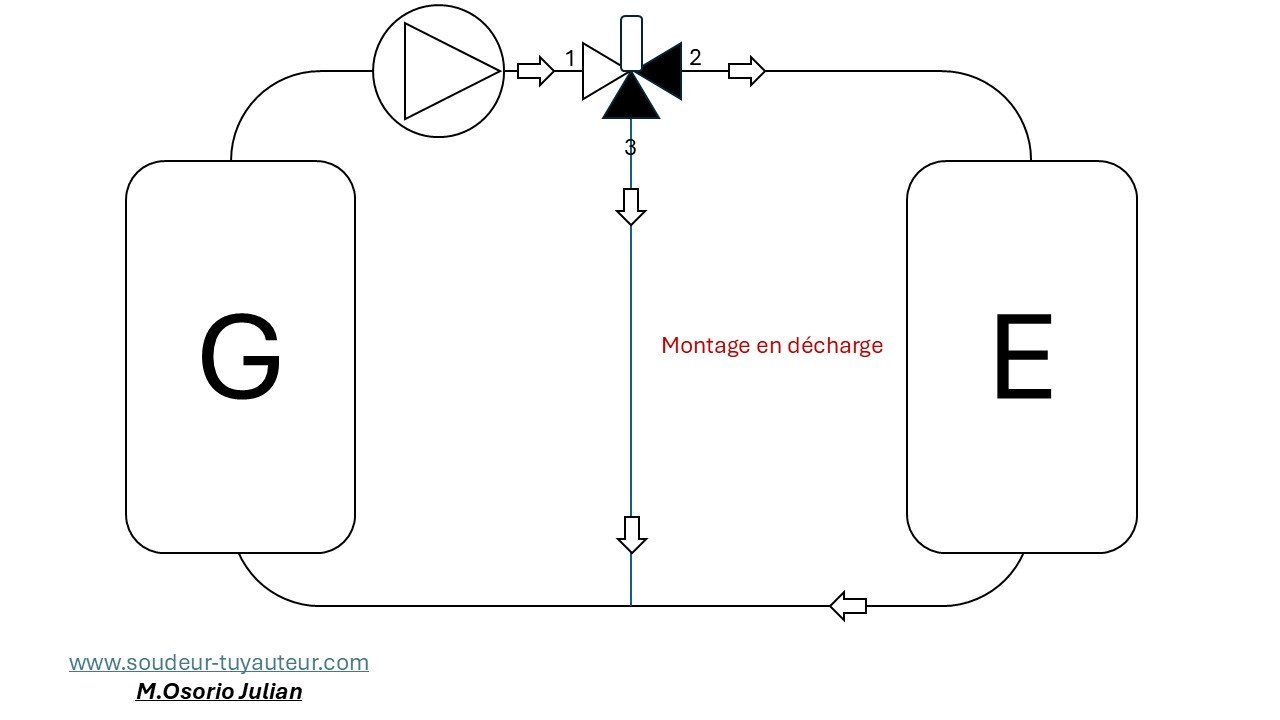

Le montage en décharge

Dans ce type de montage, la vanne possède une voie d’entrée et une voie de sortie. La pompe est installée entre le générateur (J) et la vanne.

Cette configuration permet d’obtenir un débit variable, tandis que la température reste constante du côté de l’échangeur ou de l’émetteur (E).

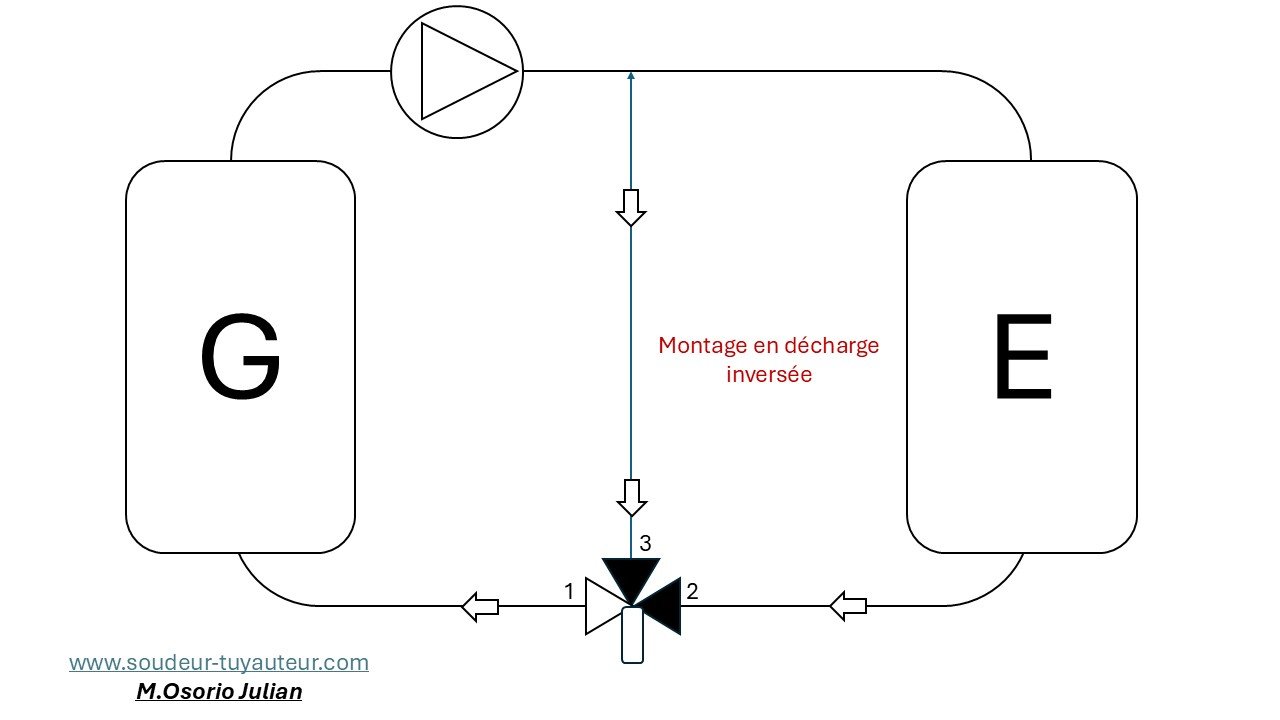

Le montage en décharge inverse

Dans cette configuration, la vanne est installée sur le retour du réseau, contrairement au montage en décharge classique où elle est montée sur le départ.

Elle dispose alors de deux voies d’entrée et d’une voie de sortie.

Le résultat obtenu reste identique à celui du montage en décharge : un débit variable et une température constante du côté de l’échangeur ou de l’émetteur (E).

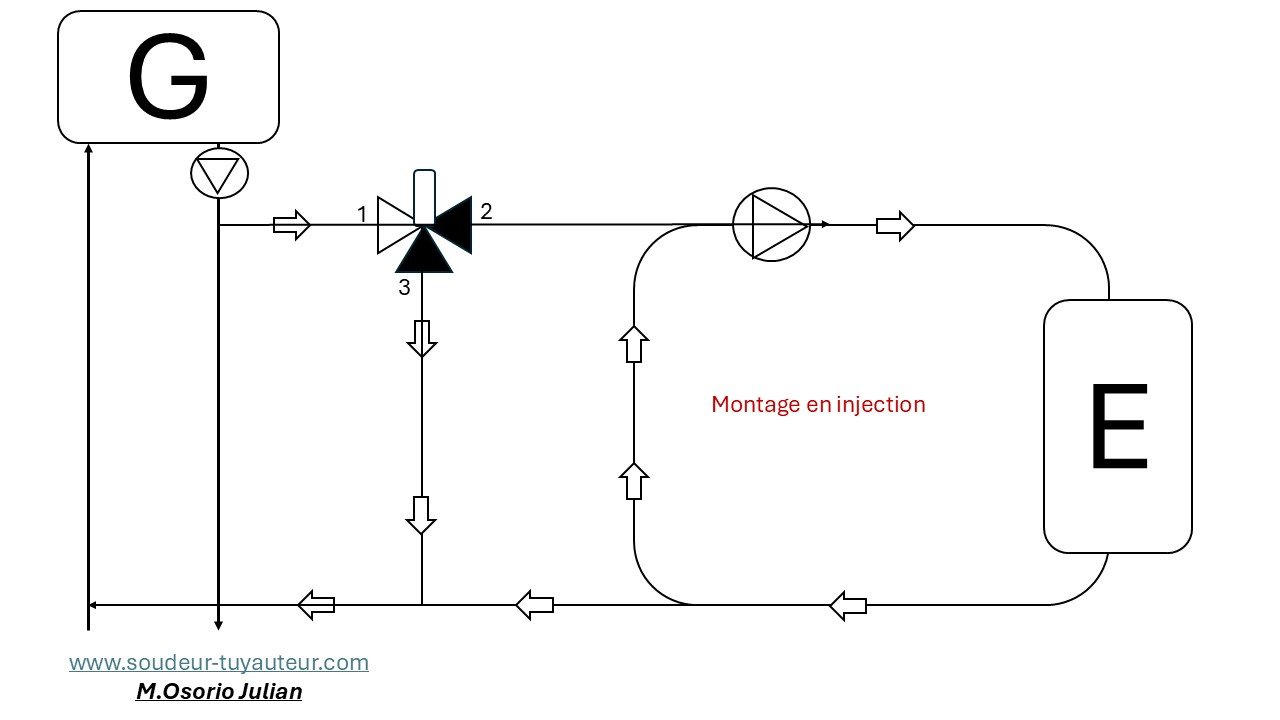

Le montage en injection

Dans ce type de montage, la vanne peut être positionnée de deux manières :

• - soit sur le départ, avec une voie d’entrée et deux voies de sortie,
• - soit sur le retour, avec deux voies d’entrée et une voie de sortie.

Ce système permet d’obtenir un débit constant et une température variable du côté de l’échangeur ou de l’émetteur (E).

Du côté du générateur (G), généralement situé à distance, le débit reste également constant.

Le débit n’est variable que dans les deux petits tronçons de tuyauterie identifiés A et B.

---
